Selecionar o fusível RT14 certo para um circuito com carga capacitiva pode ser um pouco complicado, mas não se preocupe! Como fornecedor de fusíveis RT14, tenho alguns insights para compartilhar com você. Neste blog, orientarei você passo a passo no processo, para que você possa tomar uma decisão informada e manter seus circuitos seguros.
Compreendendo as cargas capacitivas
Primeiramente, vamos falar sobre cargas capacitivas. Capacitores são componentes que armazenam energia elétrica em um campo elétrico. Quando um circuito tem uma carga capacitiva, significa que há capacitores no circuito que podem consumir uma grande quantidade de corrente durante o carregamento. Essa corrente de partida pode ser muito maior que a corrente operacional normal do circuito e pode durar um curto período de tempo.
Por exemplo, quando você liga um circuito com um capacitor, o capacitor age como um curto-circuito por um breve momento enquanto é carregado. Esta alta corrente de partida pode danificar os fusíveis se eles não forem selecionados corretamente.
Fatores a serem considerados ao selecionar um fusível RT14 para uma carga capacitiva
1. Classificação atual de irrupção
O fator mais importante ao selecionar um fusível RT14 para uma carga capacitiva é a corrente nominal de partida. Você precisa saber a corrente de partida máxima que o capacitor consumirá quando começar a carregar. O fusível RT14 que você escolher deve ser capaz de suportar essa alta corrente de partida sem queimar.
A maioria dos fusíveis RT14 possui um recurso de retardo, o que significa que podem tolerar sobrecorrentes de curto prazo sem abrir. Isto é crucial para cargas capacitivas porque a corrente de partida é apenas um fenômeno temporário. Procure fusíveis com alta capacidade de suportar corrente de partida.
2. Classificação de corrente contínua
Além da classificação da corrente de partida, você também precisa considerar a classificação da corrente contínua do circuito. Esta é a corrente operacional normal que o circuito consumirá quando o capacitor estiver totalmente carregado. O fusível RT14 deve ser classificado para lidar com esta corrente contínua sem superaquecimento.
Como regra geral, a corrente contínua do fusível deve ser ligeiramente superior à corrente operacional normal do circuito. Por exemplo, se a corrente operacional normal do seu circuito for 10A, você pode escolher um fusível RT14 com corrente contínua de 12A ou 15A.
3. Classificação de tensão
A classificação de tensão do fusível RT14 também é importante. Deve ser igual ou superior à tensão do circuito. Usar um fusível com tensão nominal mais baixa pode fazer com que o fusível falhe prematuramente ou não funcione corretamente.
4. Compatibilidade do porta-fusível

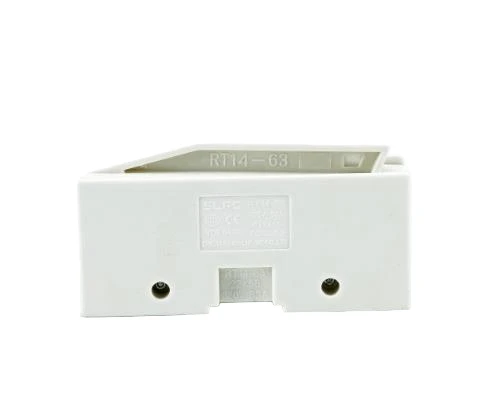

Você precisa ter certeza de que o fusível RT14 selecionado é compatível com o porta-fusível do seu circuito. Existem diferentes tipos de porta-fusíveis RT14 disponíveis, como oRT14 - 32 Porta Fusíveis,RT14 - Base 20, eRT14 - 63 Base Fusível. Verifique as especificações do porta-fusível e escolha um fusível que se encaixe corretamente.
Processo de seleção passo a passo
Etapa 1: Determinar a corrente de irrupção
Use um dispositivo de medição de corrente, como um osciloscópio ou uma ponta de prova de corrente, para medir a corrente de partida da carga capacitiva. Caso você não possua equipamento para medi-lo diretamente, pode consultar a ficha técnica do capacitor. A folha de dados geralmente fornece informações sobre a corrente de partida com base no valor da capacitância e no tempo de carregamento.
Passo 2: Calcule a Corrente Contínua
Meça a corrente operacional normal do circuito quando o capacitor estiver totalmente carregado. Você pode usar um multímetro para medir a corrente. Certifique-se de medir a corrente em condições normais de operação.
Etapa 3: selecione o fusível com base nas classificações
Com base nos valores de corrente de partida e de corrente contínua que você determinou, selecione um fusível RT14 com capacidade suportável de corrente de partida adequada e classificação de corrente contínua. Além disso, certifique-se de que a tensão nominal do fusível seja adequada ao seu circuito.
Passo 4: Verifique a compatibilidade do porta-fusível
Verifique se o fusível selecionado é compatível com o porta-fusível do seu circuito. Caso contrário, pode ser necessário substituir o porta-fusível ou escolher um fusível diferente.
Exemplo do mundo real
Digamos que você tenha um circuito com um grande capacitor usado em uma fonte de alimentação. O capacitor tem uma alta corrente de partida de cerca de 50A quando começa a carregar, e a corrente operacional normal do circuito é de 15A. O circuito opera a uma tensão de 230V.
Primeiro, você procuraria um fusível RT14 com alta capacidade de suportar corrente de partida, digamos, um que possa suportar 50A ou mais por um curto período. Para a classificação de corrente contínua, você pode escolher um fusível com classificação de 20A, que é ligeiramente superior à corrente operacional normal de 15A. A tensão nominal do fusível deve ser de pelo menos 230V.
Em seguida, você verificaria a compatibilidade do fusível com o porta-fusível. Se você tem umRT14 - 32 Porta Fusíveis, certifique-se de que o fusível se encaixe corretamente nele.
Conclusão
Selecionar o fusível RT14 correto para um circuito com carga capacitiva é essencial para a segurança e o bom funcionamento do seu circuito. Ao considerar fatores como classificação de corrente de partida, classificação de corrente contínua, classificação de tensão e compatibilidade do porta-fusível, você pode tomar uma decisão informada.
Se você ainda não tiver certeza sobre qual fusível RT14 escolher para o seu circuito de carga capacitiva, não hesite em entrar em contato. Como fornecedor de fusíveis RT14, estou aqui para ajudá-lo na sua seleção. Se você precisar de mais informações sobre nossos produtos ou quiser discutir sua aplicação específica, não hesite em nos contatar para uma consulta detalhada. Também podemos fornecer amostras para teste, se necessário. Comece a conversa hoje e vamos encontrar o fusível RT14 perfeito para suas necessidades.
Referências
- Livros didáticos de engenharia elétrica sobre sistemas de potência e proteção de circuitos.
- Folhas de dados de fusíveis e capacitores RT14.
- Padrões da indústria relacionados à seleção de fusíveis para circuitos elétricos.
